저전력 AI 칩 한계점 심층 분석 하기



안녕하세요 정보병법입니다.

저전력 AI 칩 한계점은 엣지 컴퓨팅과 모바일 AI 확산의 핵심 논쟁거리다. 배터리 제약, 발열 제한, 비용 구조 등 실제 제품화 단계에서 마주하는 여러 제약이 저전력 AI 칩 한계점으로 귀결된다. 이 글의 첫 부분에서는 설계·성능· 생태계 관점에서 핵심 한계들을 정리하고, 왜 단순한 저전력화 시도만으로는 문제를 해결할 수 없는지 설명한다.

본 포스팅에서는 저전력 AI 칩이 직면한 기술적 난제들과 실제 활용 현장에서 발생하는 제약 사항들을 심층적으로 분석하여, 현재 기술의 좌표와 미래의 해결 과제를 짚어보겠습니다.





1. 저전력 AI 칩의 부상과 필요성

전통적인 AI 연산은 막대한 컴퓨팅 자원을 필요로 하기 때문에 대규모 데이터 센터의 GPU 서버에서 주로 처리되었습니다. 그러나 개인정보 보호, 응답 속도(Latency) 개선, 그리고 네트워크 연결이 불안정한 환경에서의 작동을 위해 기기 자체에서 AI를 구동해야 할 필요성이 커졌습니다.

특히 배터리로 작동하는 모바일 기기나 지속적인 전력 공급이 어려운 IoT 센서 등에서는 전력 소모를 최소화하면서도 복잡한 신경망 연산을 수행할 수 있는 전용 NPU(Neural Processing Unit)의 탑재가 필수적입니다. 하지만 제한된 전력 소모량 내에서 성능을 극대화하려는 시도는 필연적으로 여러 가지 기술적 제약을 불러옵니다.

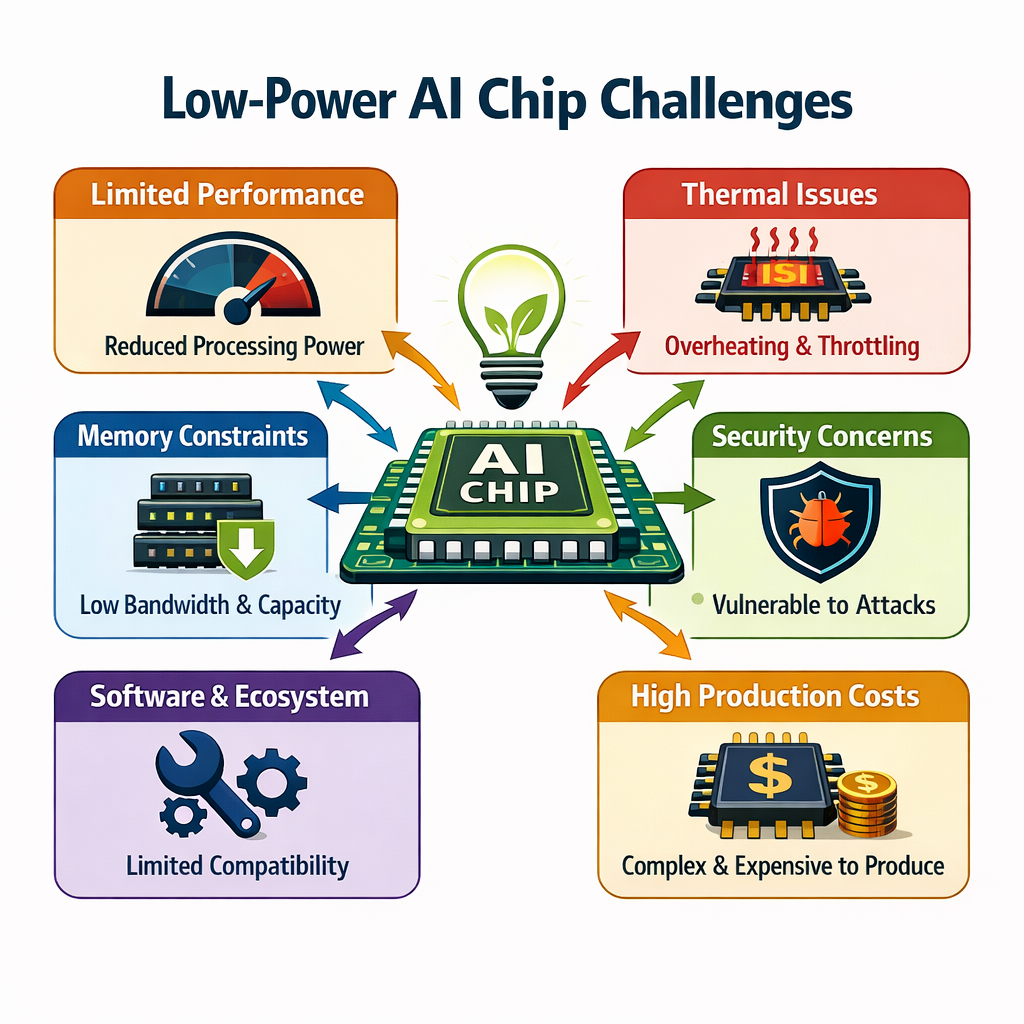

2. 핵심적인 저전력 AI 칩 한계점: 성능과 효율의 트레이드오프

저전력 AI 칩이 직면한 가장 큰 문제는 성능과 에너지 효율 사이의 '트레이드오프(Trade-off)' 관계입니다. 전력을 적게 소모하면서도 높은 연산 능력을 유지하는 것은 물리적으로 매우 어려운 과제입니다.

① 연산 정밀도의 저하 (Quantization)

대형 언어 모델(LLM)이나 복잡한 이미지 인식 모델은 보통 32비트나 16비트 부동소수점 연산을 통해 높은 정확도를 확보합니다. 그러나 저전력 환경에서는 이를 그대로 유지하기 어렵습니다. 전력 소모를 줄이기 위해 데이터를 8비트 혹은 4비트 정수로 변환하는 '양자화(Quantization)' 과정을 거치게 되는데, 이 과정에서 모델의 정밀도가 손실되는 저전력 AI 칩 한계점이 발생합니다. 결과적으로 클라우드 기반 AI보다 추론의 정확도가 낮아지거나 복잡한 문맥 파악 능력이 떨어지는 결과를 초래할 수 있습니다.

② 메모리 대역폭의 병목 현상

AI 연산은 단순히 계산 속도뿐만 아니라 데이터를 메모리에서 연산 장치로 얼마나 빨리 옮기느냐가 중요합니다. 저전력 칩은 설계 구조상 고성능 GPU와 같은 넓은 메모리 대역폭을 갖추기 어렵습니다. 이는 아무리 연산 유닛이 빠르게 작동하더라도, 데이터를 공급받는 속도가 느려 전체적인 처리 속도가 저하되는 병목 현상을 유발합니다. 특히 수십억 개의 파라미터를 가진 최신 AI 모델을 구동할 때 이러한 메모리 제약은 치명적인 한계로 작용합니다.



3. 실제 환경에서의 저전력 AI 칩 한계점: 발열과 공간의 제약

저전력 설계임에도 불구하고, 칩의 물리적인 크기와 열 발산 문제는 무시할 수 없는 요소입니다. 좁은 기기 내부 공간에서 지속적으로 연산이 가해질 때 발생하는 열은 칩의 수명과 성능 유지에 직접적인 영향을 미칩니다.

• 서멀 스로틀링(Thermal Throttling): 칩이 과열되면 시스템 파손을 막기 위해 스스로 성능을 낮추는 현상이 발생합니다. 이는 초기에는 빠른 응답 속도를 보여주다가도, 사용 시간이 길어짐에 따라 AI 처리 속도가 급격히 느려지는 저전력 AI 칩 한계점으로 이어집니다.
• 폼팩터의 한계: 스마트워치나 초소형 센서의 경우, 배터리 용량 자체가 극히 적기 때문에 아무리 전성비(전력 대비 성능비)가 좋은 칩이라 하더라도 복잡한 추론 프로세스를 장시간 유지하는 데 한계가 있습니다.

4. 하드웨어 유연성 및 범용성 문제

AI 기술은 하루가 다르게 변화하고 있습니다. 매달 새로운 구조의 신경망 모델이 발표되고 있으며, 이는 하드웨어 설계자들에게 큰 도전 과제가 됩니다.

① 특정 알고리즘에 고착된 설계

저전력 효율을 극대화하기 위해 많은 NPU들이 특정 연산(예: 합성곱 연산)에 최적화된 하드웨어 가속기(ASIC) 형태로 제작됩니다. 하지만 새로운 AI 아키텍처(예: 트랜스포머 모델의 변형)가 등장했을 때, 기존에 설계된 칩이 이를 효율적으로 처리하지 못하는 경우가 많습니다. 이러한 소프트웨어와 하드웨어 간의 유연성 부족은 급변하는 AI 시장에서 저전력 AI 칩 한계점을 더욱 부각시킵니다.

② 개발 비용과 진입 장벽

최신 미세 공정(3nm, 5nm 등)을 사용해 고효율 칩을 설계하는 데는 막대한 비용과 시간이 소요됩니다. 중소기업이나 특정 도메인에 특화된 서비스를 제공하려는 업체들에게는 이러한 하드웨어 개발 비용이 큰 진입 장벽으로 작용하며, 이는 시장의 다양성을 저해하는 요소가 되기도 합니다.

5. 소프트웨어 생태계와 최적화 도구의 부재

하드웨어가 아무리 훌륭해도 이를 뒷받침할 소프트웨어 환경이 구축되지 않으면 제 성능을 발휘하기 어렵습니다. 현재 엔비디아의 CUDA와 같은 강력한 생태계가 저전력 칩 시장에는 상대적으로 부족한 실정입니다.

• 컴파일러 성능의 격차: 훈련된 모델을 저전력 칩의 명령어 집합으로 변환해 주는 컴파일러의 효율성이 떨어지는 경우가 많습니다. 이로 인해 이론상의 최대 성능과 실제 구동 성능 사이에 큰 괴리가 발생합니다.
• 파편화된 플랫폼: 제조사마다 각기 다른 SDK(소프트웨어 개발 키트)와 런타임 환경을 제공하기 때문에, 개발자들은 하나의 AI 모델을 여러 기기에 이식하는 데 과도한 리소스를 투입해야 합니다.

6. 결론: 저전력 AI 칩 한계점 극복을 위한 미래 과제

결론적으로, 온디바이스 AI의 핵심 동력인 저전력 AI 칩은 에너지 효율과 연산 성능 사이의 아슬아슬한 줄타기를 이어가고 있습니다. 현재 우리가 마주한 저전력 AI 칩 한계점은 단순히 반도체 공정의 미세화만으로 해결될 수 있는 문제가 아닙니다.

이를 극복하기 위해서는 다음과 같은 다각도의 노력이 필요합니다.

1. 알고리즘-하드웨어 공동 설계(Co-design): 하드웨어 구조에 최적화된 가벼운 AI 모델을 처음부터 설계하거나, 모델의 구조를 유연하게 수용할 수 있는 프로그래머블 한 칩 설계가 강화되어야 합니다.
2. 새로운 메모리 기술 도입: PIM(Processor-in-Memory)과 같이 메모리 자체에서 연산을 수행하여 데이터 이동량을 획기적으로 줄이는 기술이 상용화되어야 합니다.
3. 개방형 생태계 구축: 다양한 제조사의 칩에서 공통적으로 작동할 수 있는 표준화된 소프트웨어 프레임워크와 최적화 도구의 확산이 필수적입니다.

비록 현재는 몇 가지 기술적 제약이 존재하지만, 이러한 한계점들은 역설적으로 반도체 산업의 차세대 성장 동력이 되고 있습니다. 머지않은 미래에 저전력 AI 칩이 한계를 넘어 진정한 의미의 '지능형 사물' 시대를 열어줄 수 있기를 기대해 봅니다.
